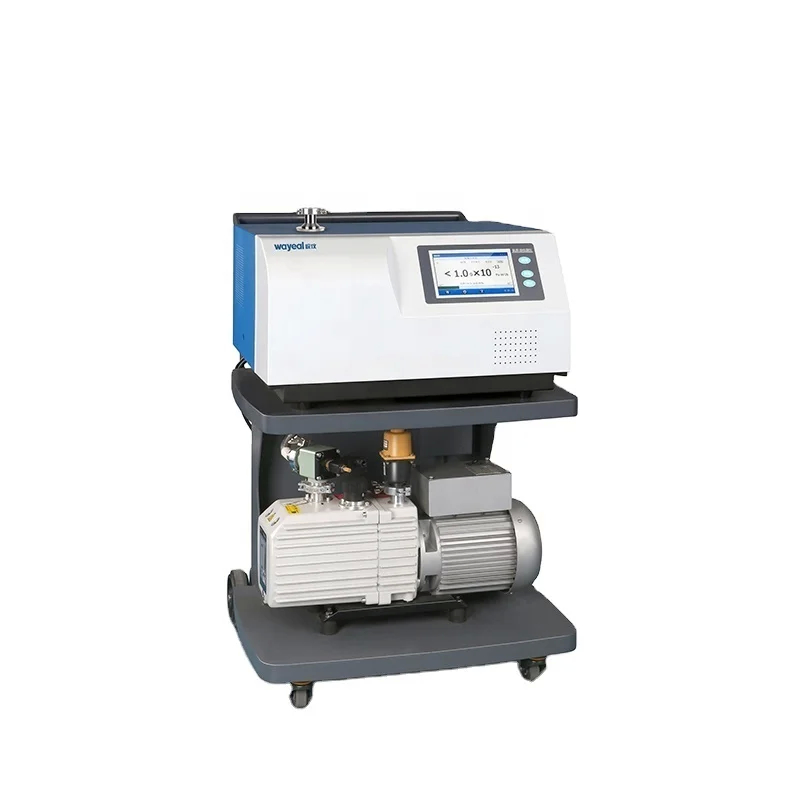

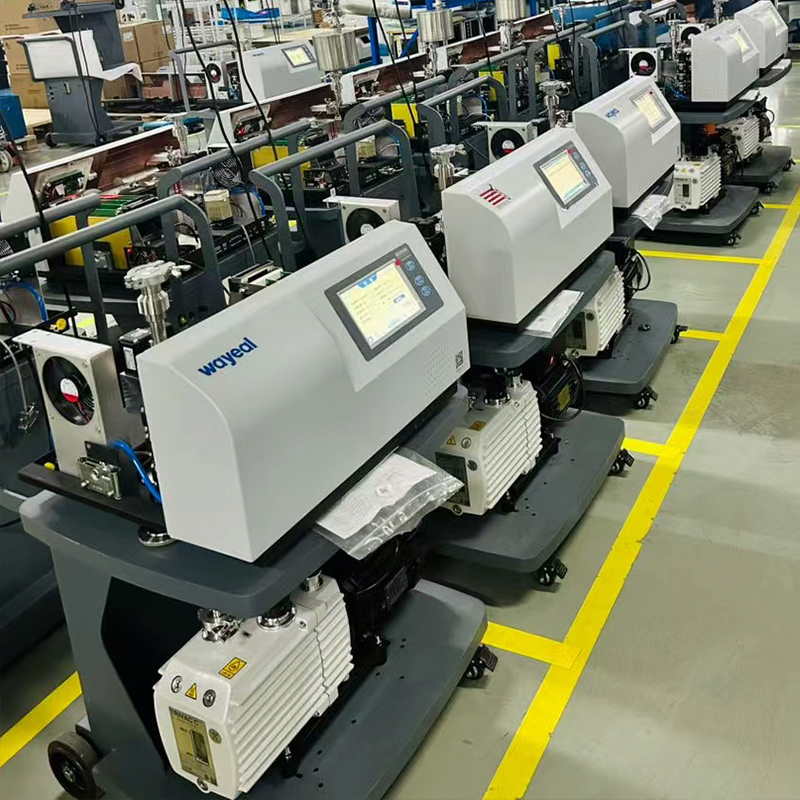

Parametri tecnici del rilevatore di perdite di elio SFJ-231

Applicazione del rilevatore di perdite a spettrometria di massa di elio SFJ-231 in apparecchiature GIS ad alta tensione / Test di tenuta del gas SF₆ nell'industria energetica

La rilevazione delle perdite a spettrometria di massa di elio è un metodo fondamentale per i test di tenuta GIS grazie alle dimensioni ridotte delle molecole di elio (He), all'elevata permeabilità, alla non reattività con SF₆ e all'altissima sensibilità del rilevatore di perdite SFJ-231 (tasso di perdita minimo rilevabile: 5.0×10⁻¹³ Pa・m³/s in modalità vuoto). Utilizzando l'elio come gas tracciante, il rilevatore cattura i segnali dell'elio per individuare le perdite e quantificare i tassi di perdita.
L'SFJ-231 supporta la modalità vuoto (maggiore sensibilità) e la modalità sniffer (comoda per sistemi pressurizzati, pressione massima consentita: 1500 Pa). Per le apparecchiature GIS, è possibile utilizzare il metodo sniffer di seguito:

Rilevamento perdite in modalità Sniffer (per GIS pressurizzati, comodità in loco)
Applicazione: GIS operativo (internamente pressurizzato con SF₆, ma la pressione deve essere ≤1500 Pa; se superiore, ridurre prima la pressione).
Principio: Iniettare una piccola quantità di elio (miscelato con SF₆, senza compromettere le prestazioni di isolamento) nell'apparecchiatura GIS, utilizzare la pistola a spruzzo dell'SFJ-231 (collegata tramite l'interfaccia I/O) per avvicinarsi al punto sospetto, se c'è una perdita, l'elio fuoriesce insieme all'SF₆, che verrà catturato dalla pistola a spruzzo e trasmesso al rilevatore di perdite per realizzare il rilevamento del tasso di perdita.
Idoneità tecnica: Il tasso di perdita minimo di 5.0×10^-⁹ Pa・m³/s in modalità sniffer e un tempo di risposta di <1s consentono di individuare rapidamente le perdite, il che lo rende adatto a rapide ispezioni in loco.

Fasi di rilevamento delle perdite in modalità pistola aspirante (apparecchiature GIS con pressione)
1. Iniezione di gas tracciante
Iniettare gas elio nell'apparecchiatura GIS: attraverso la porta di riempimento dell'apparecchiatura, iniettare elio puro in base all'1% - 5% del volume di SF₆ (assicurarsi che la miscela sia uniforme e lasciarla per più di 30 minuti, in modo che il gas elio si diffonda in tutte le camere).
2. Collegamento dello sniffer e impostazione dei parametri
Collegare lo sniffer all'SFJ-231 tramite il connettore I/O (8 ingressi e 8 uscite), passare a “Modalità Sniffer” nel pannello touch, impostare la portata dello sniffer (valore predefinito o regolarlo in base al sito) e la soglia di allarme del tasso di perdita.
3. Rilevamento con sniffer

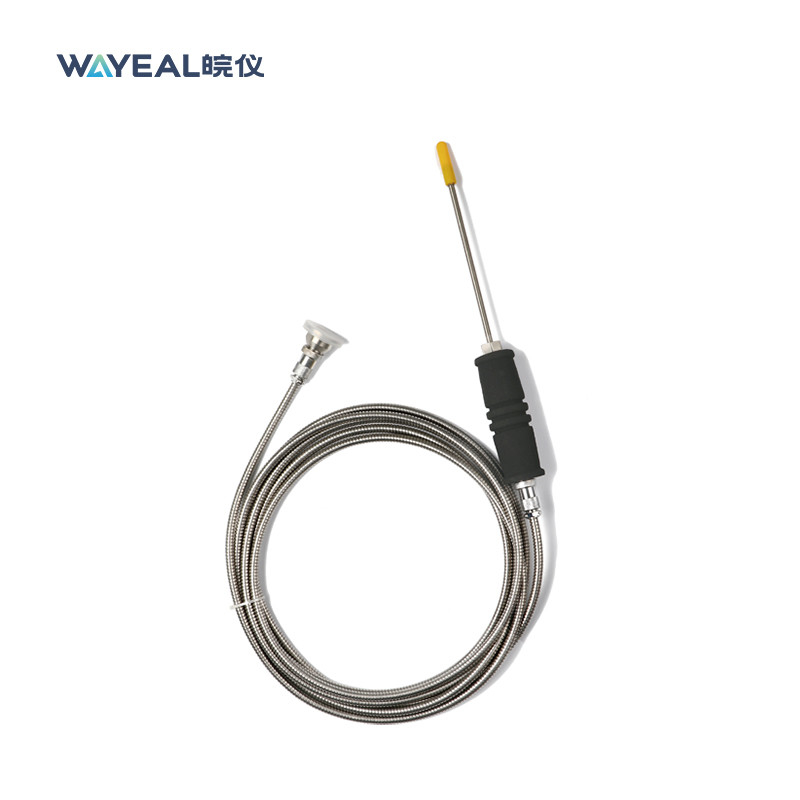

Tieni lo sniffer in mano, vicino al punto sospetto (distanza 1-3 mm), muoviti lentamente (velocità ≤5 cm/s), assicurati di coprire l'intera superficie di tenuta.
Se il rilevatore di perdite mostra che il tasso di perdita supera la soglia (ad esempio 5.0×10^-⁹ Pa・m³/s), contrassegnare il punto come punto di perdita e registrare il tasso di perdita e la posizione.
4. Test quantitativo
Stabilizzare lo sniffer contro il punto di perdita per 10 secondi, prendere il tasso di perdita medio come risultato finale.
