Rilevatore di perdite di elio con schermo tattile a colori da 7 pollici per la rilevazione di perdite su PCB

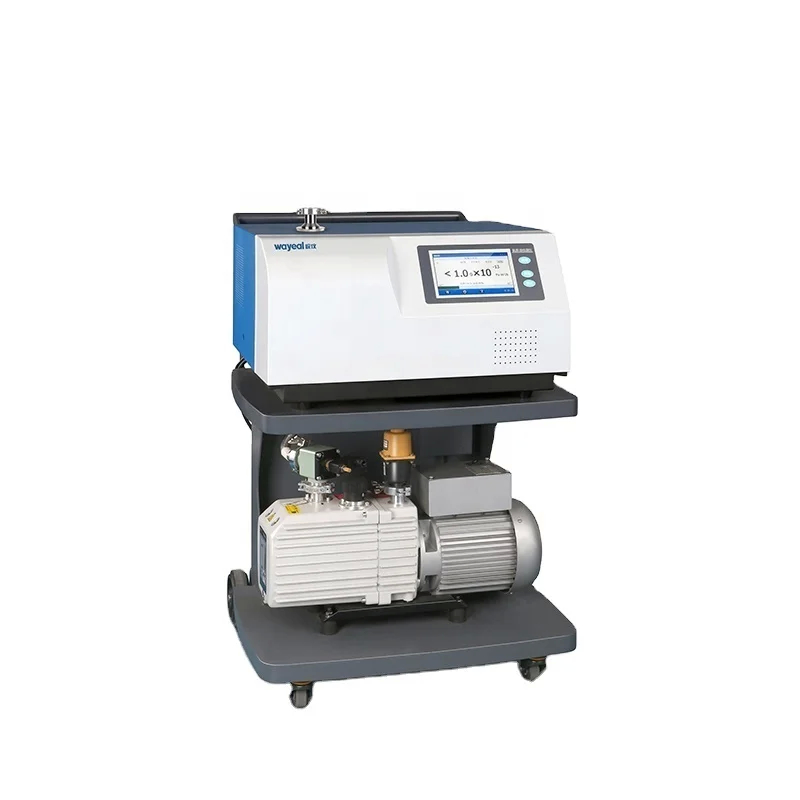

Dati tecnici del rilevatore di perdite di elio SFJ-231

Test di perdita di elio per la camera sigillata a PCB (modo vuoto)

Questo metodo è progettato per circuiti stampati con cavità sigillate indipendenti, come quelli che integrano sensori di pressione o componenti MEMS.

1. Preparazione

• Verificare che l'assemblaggio del PCB sia completo e privo di danni meccanici.
• Pulire la superficie della cavità per rimuovere l'olio e la polvere che potrebbero interferire con il test collegare la porta di ventilazione della cavità al rilevatore di perdite di elio SFJ-231 utilizzando un adattatore DN25KF,assicurare che le tubazioni siano prive di perdite (preverifica con elio, se necessario).
• Azionare il rilevatore con alimentazione AC220V, 50Hz/60Hz, attendere ≤ 2 minuti per l'avvio, quindi selezionare "Modo vuoto" tramite touchscreen e impostare la soglia di velocità di fuga secondo le specifiche di progettazione.

2Evacuazione della cavità.

• Attivare la pompa di vuoto integrata o esterna per evacuare la cavità a una pressione di base (in genere ≤ 10 Pa, regolata per il volume e il materiale della cavità) per eliminare le interferenze residue dell'aria.

3. Tracciante di elio e rilevamento di perdite

• Applicare tracce di elio (He4) esternamente lungo le cuciture (ad esempio, interfaccia coperchio-sottostrato) o internamente tramite canali dedicati..Se il tasso di perdita supera la soglia impostata (ad esempio 5,0×10−12 Pa·m3/s, regolabile in base alle norme del prodotto), registrare il tasso di perdita e l'ID della cavità.

4. Registrazione e analisi dei dati

• Esportare i dati di prova via USB per generare rapporti di perdite e caricarli nei sistemi di gestione della produzione (ad esempio MES) tramite interfacce RS232/485 per la tracciabilità della qualità.
