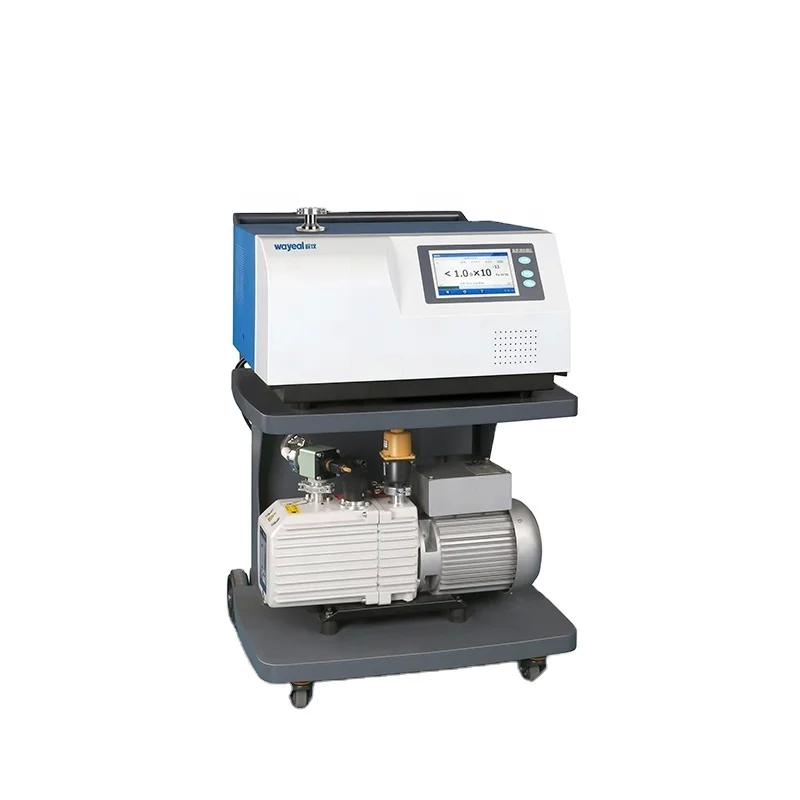

Rilevatore di perdite di elio per la rilevazione di perdite nel sistema di alimentazione dei veicoli

Specifiche tecniche del rilevatore di perdite di elio SFJ-231

Detezione di perdite di elio in Asistema di combustibile per autoveicoli

I rilevatori di perdite dello spettrometro di massa dell'elio sono ampiamente utilizzati nel rilevamento di perdite del sistema di carburante automobilistico a causa della loro elevata sensibilità (fino a 10−9 Pa·m3/s) e affidabilità.Sono comunemente utilizzati per rilevare perdite in componenti come serbatoi di carburante, linee di combustibile e sistema di emissione evaporativas.Si tratta di una spiegazione dettagliata delle applicazioni specifiche, dei metodi e delle procedure di rilevamento delle perdite:

1. Metodo a vuoto (rilevamento delle perdite di pressione negativa)

Scenari di applicazione:rilevazione complessiva delle perdite di componenti sigillati quali serbatoi di carburante e condotte sigillate.
Passi di rilevamento:

• Aspiratore:Evacuare il sistema di combustibile a 10−2 a 10−3 Pa (richiede un sistema di pompa a vuoto).
• Soppianto di elio:Spruzzare gas elio (pressione da 0,1 a 0,2 MPa) intorno all'area di prova (ad esempio saldature, giunzioni).
• Segnale di rilevamento:L'elio che entra nel sistema attraverso le perdite viene catturato da uno spettrometro di massa e attiva un allarme.
• Localizzazione del punto di fuga:L'ubicazione del punto di fuga è determinata spostando la pistola di spruzzo o isolando il sistema in segmenti.

2Metodo di pressurizzazione (rilevamento di perdite di pressione positiva)
Scenari applicabili:Cisterne di carbonio EVAP, condotte di carburante e altri componenti resistenti alla pressione.
Passi di rilevamento:

• Iniezione di miscela di elio:Iniettare nel componente una miscela di elio e azoto al 5%/10% (pressione 0,3/0,5 MPa).
• Sigillare e mantenere la pressione:Dopo aver stabilizzato la pressione, collocare il componente in una camera a vuoto o collegarlo alla pistola di aspirazione del rilevatore di perdite.
• Detezione di perdite:Usa uno spettrometro di massa per rilevare l'elio che scappa dalla perdita.
• Vantaggi:Adatto per componenti a forma complessa, senza necessità di estrazione totale a vuoto.

3. Metodo di sniffatura (scansione locale)
Scenari di applicazione:rilevamento rapido di perdite online dei sistemi di combustibile assemblati (ad esempio, condotte del vano motore).
Passi di rilevamento:

• Riempimento interno di elio:Riempire il sistema di carburante con elio (pressione di lavoro).
• Scansione esterna:Spostare la pistola di aspirazione lungo le cuciture di saldatura, gli anelli O e altre aree (distanza 1 ∼ 3 mm).
• Feedback in tempo reale:Il picco dello spettrometro di massa corrisponde alla posizione della perdita
