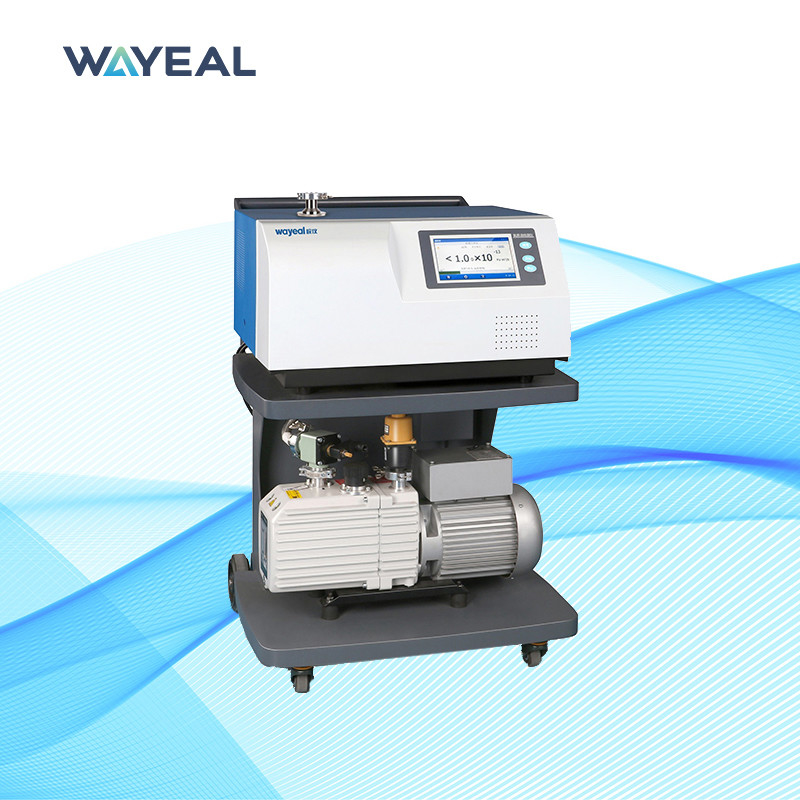

Sistema di rilevamento delle perdite di elio RS232
| Ion Source: | 2 pezzi, ossido di itrio rivestito con iridio, commutazione automatica. | Detection Method: | Detezione di perdite di elio |
| Max Allowable Leak Detection Pressure(Pa): | 1500 | Leak detection port: | DN25KF |
| Product Name: | Rilevatore di perdite di elio | Communication Interface: | RS232/485, USB*2 |
| Leak rate display: | Numeri, grafici a barre, grafici | Response Time(s): | <1> |
| High Light: | Detettore di perdite di elio a vuoto,Detettore automatico di perdite di elio,RS232 rilevatore di perdite di elio |
||
Introduzione del rilevatore di perdite di elio
Un rilevatore di perdite di elio, noto anche come rilevatore di perdite di spettrometro di massa di elio (MSLD), viene utilizzato per localizzare e misurare le dimensioni delle perdite in o fuori di un sistema o dispositivo contenente.elio, viene introdotto in una parte di prova collegata al rilevatore di perdite.L'elio che perde attraverso la parte di prova entra attraverso il sistema e questa pressione parziale viene misurata e i risultati sono visualizzati su un contatore.
Parametri tecnici del rilevatore di perdite di elio:
|
Sistema di rilevamento delle perdite di elio RS232 |
|
|---|---|
|
Indicatore del tasso di perdita |
Numeri, grafici a barre, grafici |
|
Temperatura di funzionamento |
0~40°C |
|
Metodo di rilevamento |
Detezione di perdite di elio |
|
Tasso di rilevamento di mini perdite |
5*10-9Pa·m3/s/Modalità sniffer |
|
Orario di inizio |
≤ 2 min |
|
Tempo di risposta |
< 1 s |
|
Pressione massima ammissibile di rilevamento delle perdite |
1500 Pa |
|
Tempo di risposta |
< 1s |
|
Qualità verificabile |
2,3,4 ((H2, He3, He4) |
|
Interfaccia utente |
schermo touch colorato da 7 pollici |
|
Fonte ionica |
2pcs, ossido di itrio rivestito con iridio, con commutazione automatica |
|
Interfaccia I/O Input/Output |
8 Input, 8 Output |
|
Interfaccia di comunicazione |
RS232/485, USB*2 |
|
Interfaccia MES |
Norme |
|
Dimensione |
645*678*964mm |
|
Porta di rilevamento delle perdite |
DN25KF |
|
Potenza |
AC220V, 50Hz/60Hz |
|
Temperatura di funzionamento |
0~40°C |
|
Lingua |
Cinese/inglese |
Caratteristiche del rilevatore di perdite di elio:
1.Pompa molecolare originaria importata
2.Iridio doppio con sorgente ionica
3.Tecnologia di amplificazione multi-fase del segnale
4.CPU+IDC ad alta velocità

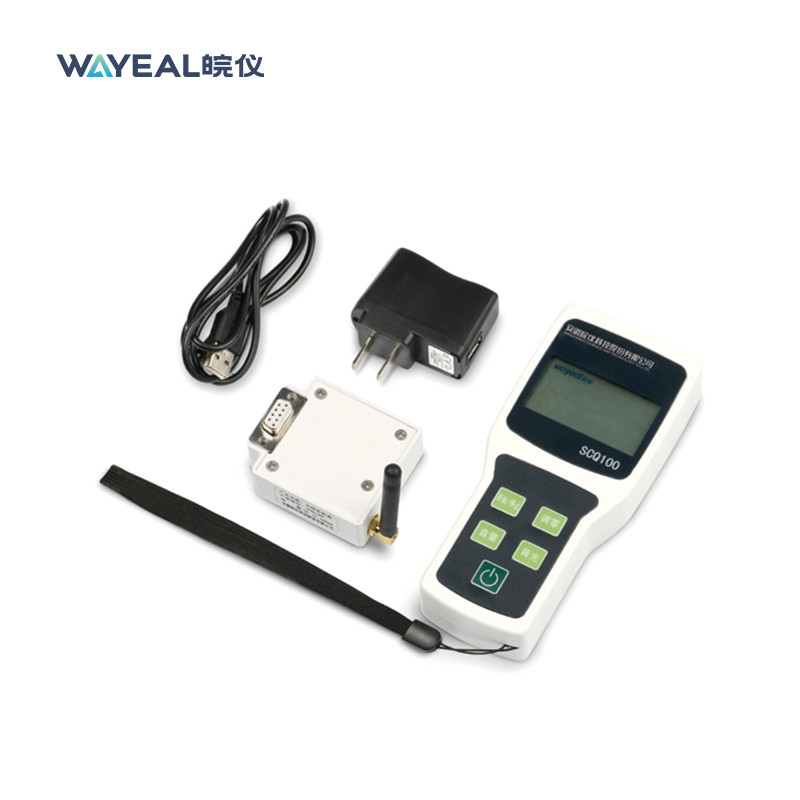

5.Controllo remoto wireless
6.Discarica automatica dello sfondo dell'elio con un solo clic;
Metodi di rilevazione delle perdite
- Uno spettrometro per rilevare la massa dell'elio
- Un sistema a vuoto per mantenere la pressione nello spettrometro
- Una pompa meccanica per evacuare la parte da sottoporre a prova
- Valvole che consentono le varie fasi di rilevamento: evacuazione, prova e ventilazione
- Un amplificatore e strumenti di lettura per monitorare il segnale di uscita
- Forniture di alimentazione e comandi
- Fabbricazione che attacca la parte da sottoporre a prova al rilevatore
Metodo di pressione negativa
Sistema di rilevamento e recupero delle perdite di elio nella camera a vuoto (riempimento esterno)
Metodo dello sniffer
Mini rilevamento di perdite 5*10-13Pa.m3/s Rilevatore di perdite di elio con touchscreen da 7 pollici
