Introduzione del rilevatore di perdite di elio
Detettore di perdite di elio - Tecnologia di rilevamento di perdite ad alta sensibilità
Un rilevatore di perdite di elio è uno spettrometro di massa progettato per rilevare il gas elio con un sistema ad alto vuoto e una camera di spettrometro di massa ad esso collegata.Quando un gas esterno entra nella camera di spettrometria di massa, si ionizza presso la fonte ionica e produce ioni.con raggi diversi a causa dei diversi rapporti carica/massa di diversi ioni- mediante la collocazione di una fessura in un luogo adatto, solo gli ioni del gas tracciante, l'elio, possono passare e raggiungere il polo di raccolta.Il segnale di flusso di ioni ottenuto al polo di raccolta è proporzionale alla quantità di elio che entra nel rilevatore di perdite, ossia la grandezza della velocità di fuga.
Parametri tecnici del rilevatore di perdite di elio:
|
Nome del prodotto
|
Detettore di perdite di elio
|
|
Metodo di rilevamento
|
Spettometro di massa di elio
|
|
Porta di rilevamento delle perdite
|
DN25KF
|
|
Indicatore del tasso di perdita
|
Numeri, grafici a barre, grafici
|
|
Tempo di risposta
|
< 1s
|
|
Interfaccia utente
|
Schermo touch colorato da 7 pollici
|
|
Temperatura di funzionamento
|
0~40°C
|
|
Pressione massima ammissibile di rilevamento delle perdite (Pa)
|
1800 Pa
|
|
Interfaccia di comunicazione
|
RS232/485, LAN
|
|
Qualità rilevabile
|
2, 3, 4 (H2, He-3, He-4)
|
|
Tasso di rilevamento di mini perdite ((Pa·m)3/s) /Modalità sniffer
|
2.5*10-9Pa·m3/s
|
|
Tasso di rilevamento di mini perdite ((Pa·m)3/s) /Modalità vuoto
|
5.0*10-13 anni.Pa·m3/s
|
|
Tempo di avvio (min)
|
≤ 1.58
|
|
Pompe di riserva
|
Pompa a vuoto rotante
|
|
Dimensione
|
755*467*1180 mm
|
|
Fornitore di energia
|
220V, 50Hz/60Hz
|
|
Lingua
|
Cinese/inglese
|
Applicazioni del rilevatore di perdite di elio:
La spettrometria di massa dell'elio è stata ampiamente utilizzata nel campo della tecnologia di rilevamento delle perdite a vuoto, i vantaggi di questo metodo sono: elevata sensibilità del rilevamento delle perdite,tempo di risposta rapido dello strumento, la velocità di diffusione elevata delle molecole di elio nell'ambiente ad alto vuoto dello strumento; quindi il rilevatore di perdite di elio è stato ampiamente utilizzato in molti campi.
Campo aerospaziale: navi spaziali, navette spaziali, razzi, satelliti, aerei, ecc. Tutti questi utilizzano la tecnologia di rilevamento delle perdite di vuoto.
• settori industriali generali: energia atomica, centrali elettriche, centrali di distribuzione di energia, produzione automobilistica, industria navale, industria della refrigerazione, industria metallurgica, gasdotti,serbatoi di gas, serbatoi di olio, caldaie, imballaggi di fast food e così via non possono essere separati dal problema del rilevamento delle perdite.
Il rilevatore di perdite di elio è utilizzato per la prova di perdite di componenti speciali come serbatoi di stoccaggio del combustibile e condotte di trasporto del combustibile.
Metodi di rilevamento delle perdite di elio (detettore di perdite di elio)
Metodo a vuoto di elio

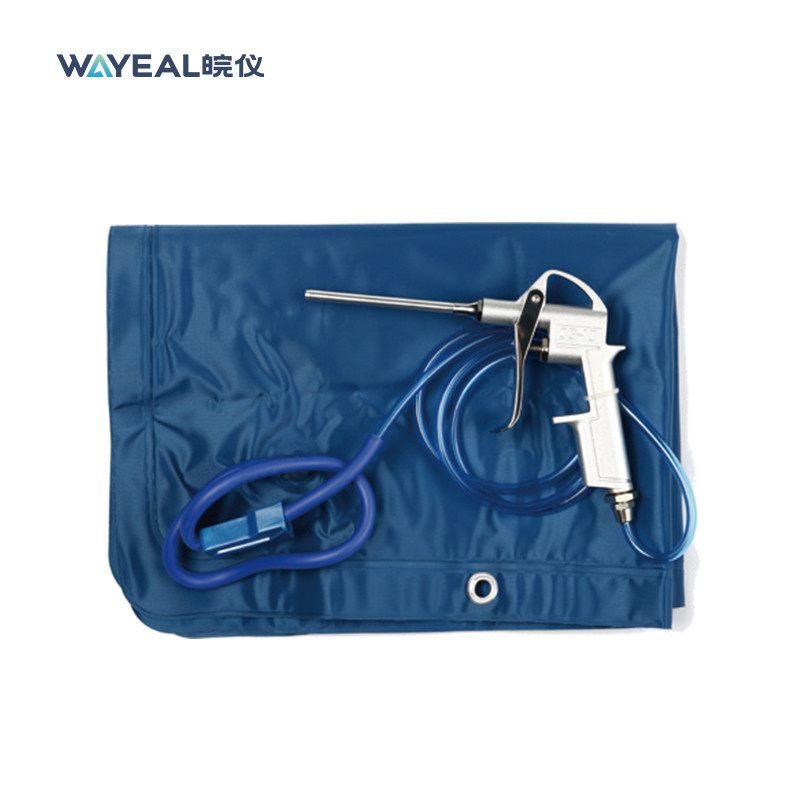

Metodo con cappuccio di elio
Metodo di pressione negativa
Sistema di rilevamento e recupero delle perdite di elio nella camera a vuoto (riempimento esterno)

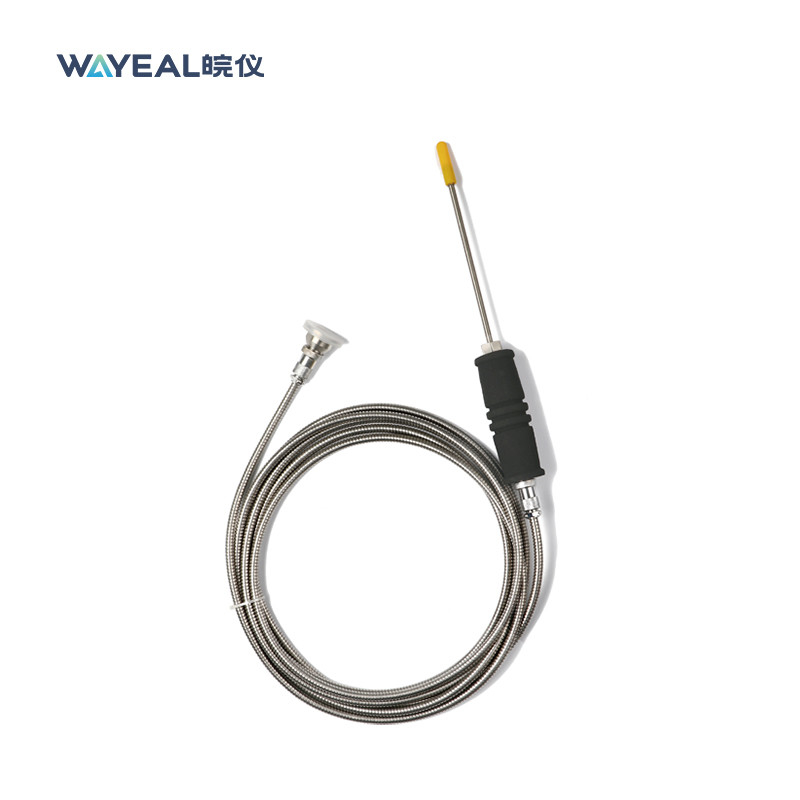

Metodo dello sniffer
