Introduzione del rilevatore di perdite di elio:
I rilevatori di perdite di elio sono utilizzati per rilevare e localizzare perdite in vari sistemi, compresi i sistemi a vuoto, i sistemi di refrigerazione e le condotte.che prevede l'ionizzazione degli atomi di elio e la misurazione del loro rapporto massa-carica per rilevare la presenza di perdite.
The basic working principle of a helium leak detector involves introducing helium gas into the system being tested and then using a mass spectrometer to measure the concentration of helium outside the systemSe c'è una perdita nel sistema, l'elio sfuggirà attraverso la perdita e sarà rilevato dallo spettrometro di massa.
Parametri tecnici del rilevatore di perdite di elio:
| Differenziale diretto e portata di flusso pressione He Leak Tester Helium Leak Detector |
| Sensore di pressione differenziale |
Visualizzazione di precisione |
Il valore può essere impostato da 0 a 4 decimali |
| Distanza del sensore |
0Pa~±2000Pa |
| Errore del sensore |
± 0,1% F.S. |
| Sensore di pressione diretto |
Visualizzazione di precisione |
Il valore può essere impostato da 0 a 4 decimali |
| Intervallo di pressione di prova raccomandato |
V5 standard |
VH90B |
Regolazione meccanica della pressione |
-100 kPa ~ -1 kPa |
| CH050 |
Regolazione meccanica della pressione |
5 kPa~ 100 kPa |
| CH050D |
Regolazione meccanica della pressione |
5 kPa~ 89 kPa |
| CH600 |
Regolazione meccanica della pressione |
10 kPa~ 600 kPa |
| CH600D |
Regolazione meccanica della pressione |
5 kPa~ 490 kPa |
| CH1000 |
Regolazione meccanica della pressione |
50 kPa~ 1200 kPa |
| CH1000D |
Regolazione meccanica della pressione |
50 kPa~ 890 kPa |
| CH4000 |
Regolazione meccanica della pressione |
50 kPa~ 4000 kPa |
| CH500 |
Regolazione meccanica della pressione |
10 kPa ~ 5000 kPa (detettore di perdite di sigilli) |
| ZF500 |
Regolazione meccanica della pressione |
-100 kPa~ -1 kPa, 10 kPa~ 500 kPa |
| ZF2500 |
Regolazione meccanica della pressione |
-100 kPa~ -1 kPa, 50 kPa~ 2400 kPa |
| V6 standard |
ZF600 |
Regolazione meccanica della pressione |
-100 kPa~ -1 kPa, 10 kPa~ 600 kPa (facoltativo) |
| ZF2400 |
Regolazione meccanica della pressione |
-100 kPa~ -1 kPa, 50 kPa~ 2400 kPa (facoltativo) |
| Errore del sensore |
± 0,25% F.S. |
|
|
|
| Unità di visualizzazione |
Pressione di prova |
KPa,MPa,kg/cm2,psi,mbar,bar,Torr,mmH20,mmHg |
| |
Tasso di fuga |
Pa,kPa,Pas,Pa.m3/s,mL/s,mL/min,mL/h,L/min,L/h,SCCM |
| Numero del programma di parametro |
64 Gruppi (1~64) |
| Impostazione del battito di prova |
0~99 secondi, tempo di prova 1800 secondi |
| Fornitore di energia |
AA220V ± 10%, 50 Hz |
| Fonte di pressione di prova |
Discarica pulita, secca e adeguata, non inferiore a 500 KPa e non superiore a 100 KPa rispetto alla fonte di pressione di prova |
|
Dimensione
|
V5 standard |
330 mm*222 mm*448 mm |
| V6 standard |
321 mm*205 mm*460 mm |
| Modulare |
160 mm*268 mm*273 mm |
| Peso |
20 kg |
Applicazioni del rilevatore di perdite di elio:
Sistemi a vuoto: I rilevatori di perdite di elio sono utilizzati per testare l'integrità dei sistemi a vuoto come quelli utilizzati nella produzione di semiconduttori, nel settore aerospaziale e nelle strutture di ricerca.Sono utilizzati per rilevare perdite nelle camere a vuoto, valvole e altri componenti del sistema.
Industria automobilistica: I rilevatori di perdite di elio vengono utilizzati per testare i serbatoi di carburante, i radiatori e altri componenti delle automobili.
Metodi di rilevamento delle perdite di elio (detettore di perdite di elio)
Metodo a vuoto di elio
Metodo con cappuccio di elio
Metodo di pressione negativa
Sistema di rilevamento e recupero delle perdite di elio nella camera a vuoto (riempimento esterno)

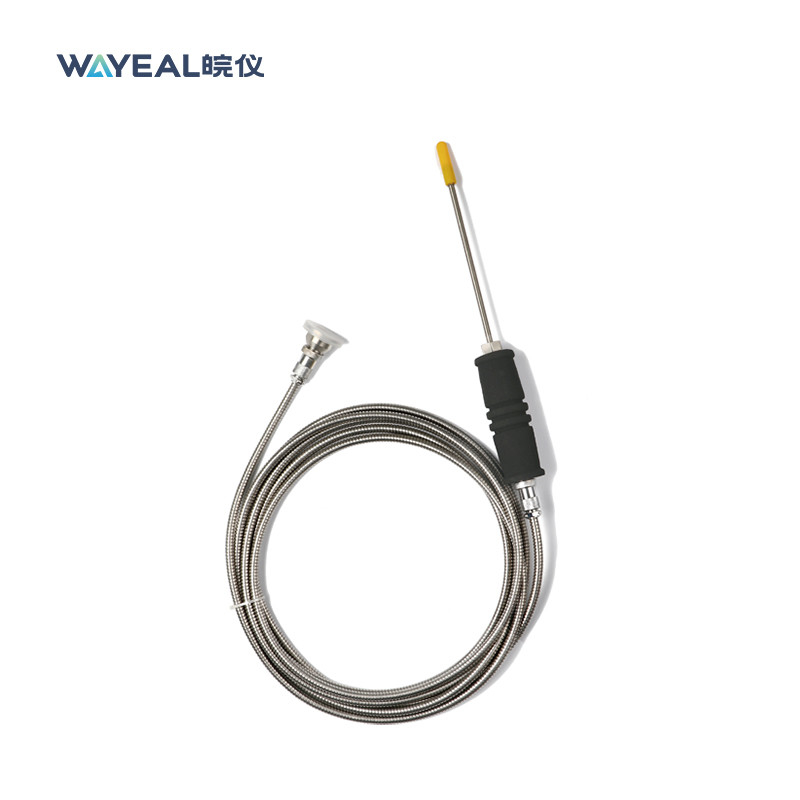

Metodo dello sniffer
