Interfaccia di I/O per il rilevamento di perdite di elio
| Leak detection port: | DN25KF | Start Time (min): | ≤ 1,58 min |
| Detection Method: | Spectrometro di massa di elio | Mini Leak Detection Rate(Pa.m3/s)/Vaccum Mode: | 5*10-13 Pa.m3/s |
| Diamension: | 400 * 330 * 301 mm | MES Interface: | Standard |
| Language: | Cinese/inglese | I/O Input output interface: | 8 Input, 8 Output |
| High Light: | Detezione di perdite di elio,Interfaccia I/O Detector di perdite di elio,8 Uscite Detettore di perdite di elio |
||
Introduzione del Rilevatore di Perdite di Elio:
Un rilevatore di perdite di elio, noto anche come rilevatore di perdite a spettrometria di massa (MSLD), viene utilizzato per trovare e dimensionare le perdite in un sistema o in un'apparecchiatura di contenimento o da essi. L'elio, il gas tracciante, viene iniettato in un componente di prova collegato al rilevatore di perdite. L'elio che fuoriesce attraverso il componente di prova entra nel sistema, dove viene misurato e mostrato su un misuratore. Viene utilizzato nella progettazione di pacchetti, nell'analisi dei guasti, nella qualificazione degli utensili, nella configurazione e convalida delle linee di confezionamento e nel monitoraggio della qualità dei prodotti.
Parametri tecnici del rilevatore di perdite di elio:

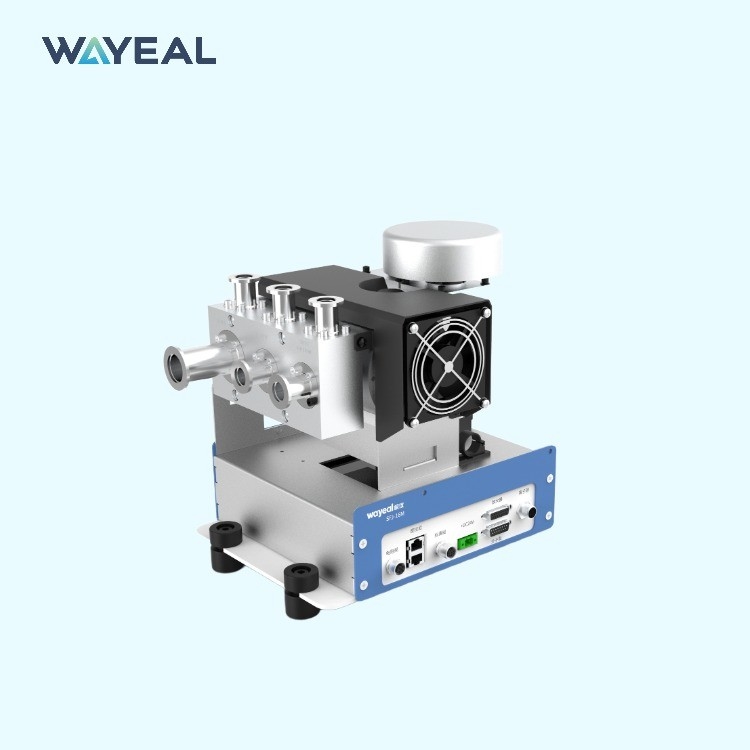

| Rilevatore di perdite di elio SFJ-16M | ||
|
Indicatori di prestazione |
Tasso di perdita minimo rilevabile (Pa·m3/s)/ modalità vuoto |
Modalità vuoto (ULTRA):5.0×10-13 (velocità di pompaggio dell'elio >5 l/s) Modalità vuoto (FINE):1.0×10-12 (velocità di pompaggio dell'elio 2,5 L /s) |
| Tasso di perdita minimo rilevabile (Pa·m3/s)/ modalità sniffer |
5.0×10-8 | |
| Tempo di risposta (s) | <1 | |
| Tempo di avvio (min) | ≤95s | |
| Intervallo di rilevamento delle perdite (Pa·m3/s) |
5.0×10-13~1.0×10-3 | |
| Intervallo di visualizzazione del tasso di perdita (Pa·m3/s) |
1.0×10-13~1.0×10-3 | |
| Pressione massima consentita per il rilevamento delle perdite (Pa) | 1500 | |
| Qualità rilevabile | 2,3,4(H2 , He3, He4) | |
|
Configurazione di base |
Interfaccia uomo-macchina | Schermo a sfioramento LCD a colori da 5" |
| Sorgente ionica | 2 pezzi, ossido di ittrio rivestito di iridio, commutazione automatica | |
| Interfaccia I/O Input/output | Otto ingressi e otto uscite | |
| Interfaccia di comunicazione | RS232/485,LAN | |
| Interfaccia MES | Standard | |
| Dimensioni fisiche dello strumento (L)×(P)×(A),mm |
592 * 498 * 370mm | |
| Specifiche della porta di rilevamento delle perdite | DN16 KF/2 pezzi | |
| Alimentazione | DC24V | |
| Temperatura di esercizio | 0-40ºC | |
| Potenza | 240W | |
| Lingua di visualizzazione | Cinese e inglese | |
| Visualizzazione del tasso di perdita | Figura, grafico a barre, grafico a curve | |
Il rilevatore di perdite di elio Wayeal SFJ-16C è adatto per l'uso in vari scenari di rilevamento del vuoto industriale. Può essere utilizzato per il rilevamento delle perdite sotto vuoto in sistemi di refrigerazione e condizionamento, nell'industria automobilistica, nell'industria aerospaziale, nell'industria farmaceutica e in molte altre industrie che richiedono il rilevamento del vuoto. Il prodotto può essere utilizzato anche come rilevatore di perdite a spettrometria di massa, il che lo rende un prodotto versatile per varie applicazioni.
Metodi di rilevamento delle perdite di elio (rilevatore di perdite di elio)
Metodo del vuoto all'elio

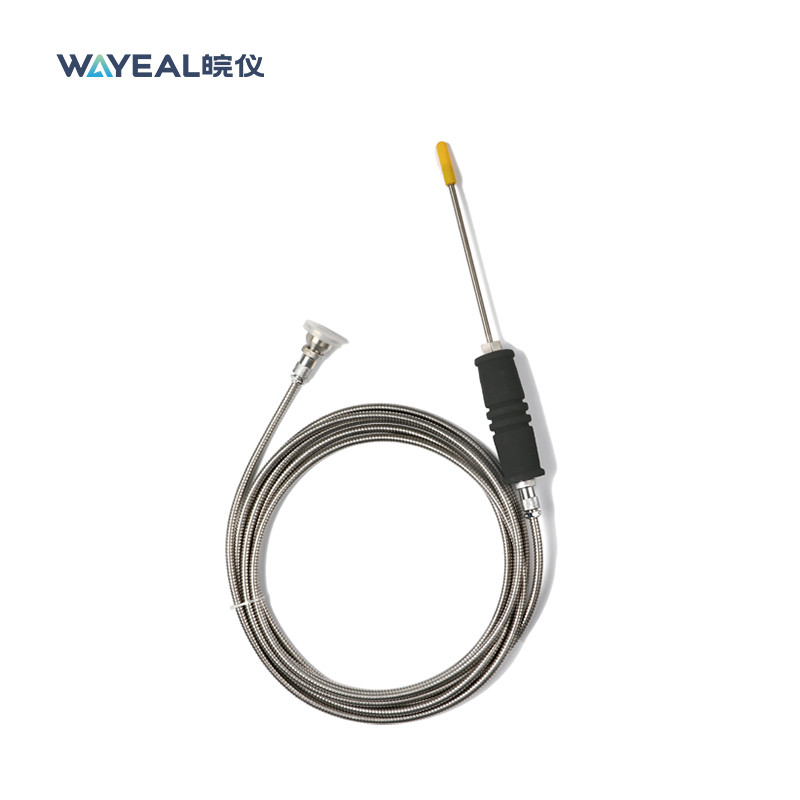

Metodo Sniffer
Metodo della cappa all'elio
