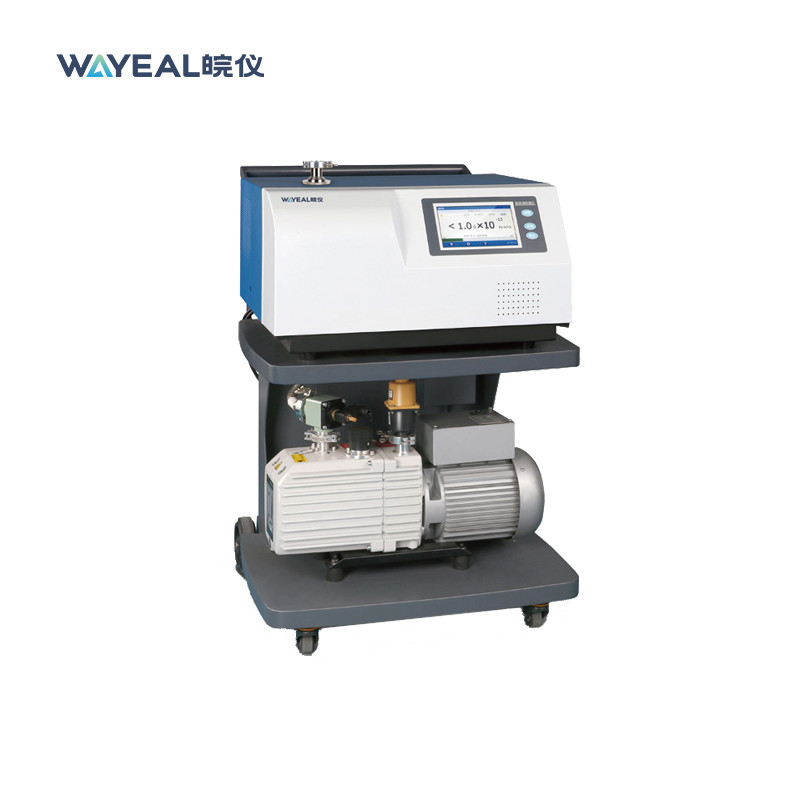

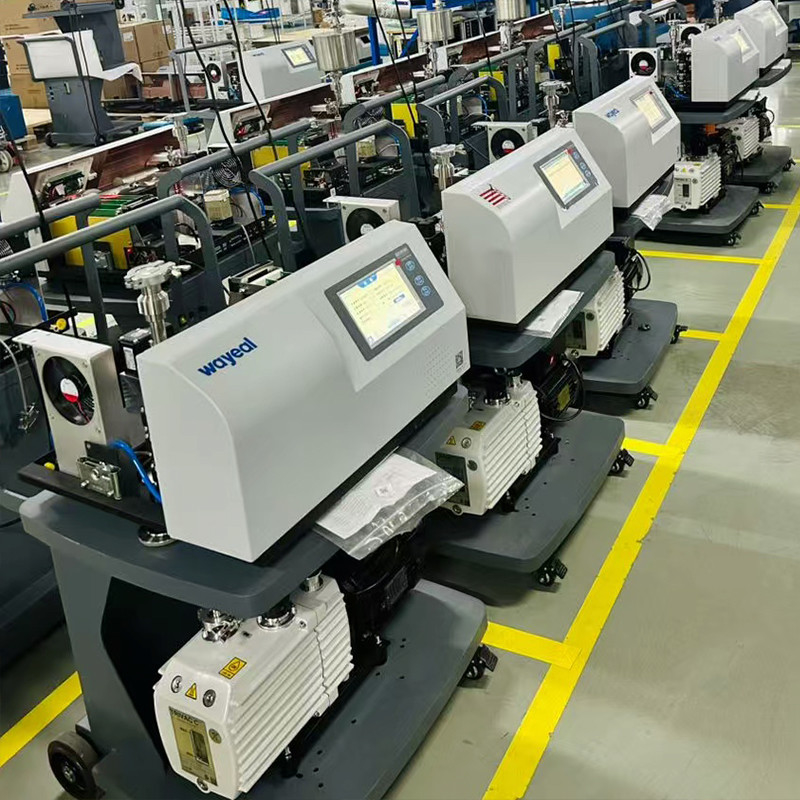

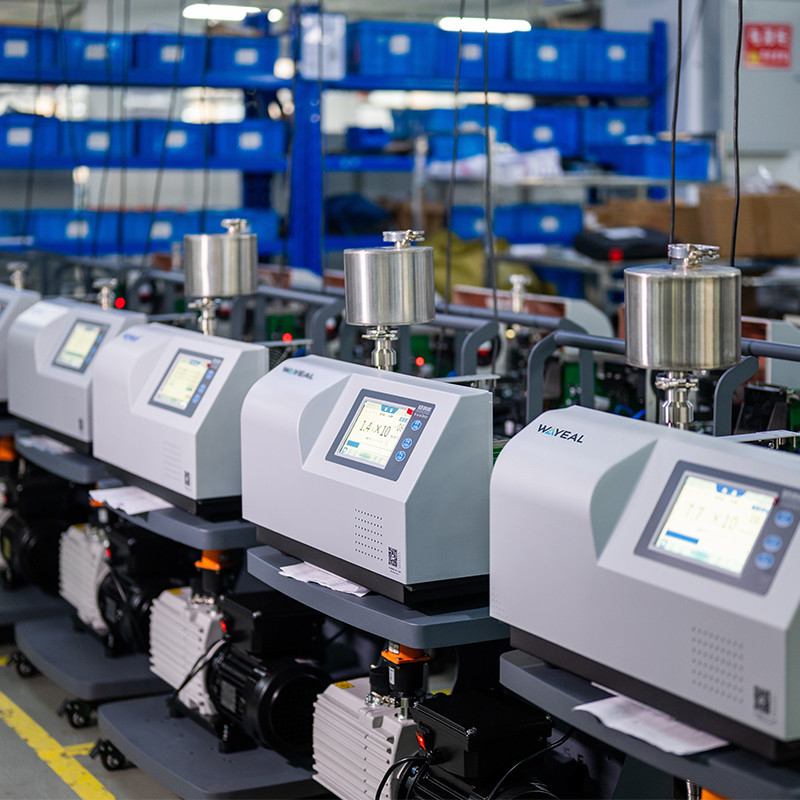

SFJ-231 Apparecchiatura per la rilevazione delle perdite tramite spettrometria di massa dell'elio per la rilevazione delle perdite nei GIS

SFJ-231 Equipaggiamento di rilevamento di perdite per la spettrometria di massa dell'elio per il rilevamento di perdite GIS

Il rilevatore di perdite dello spettrometro di massa dell'elio è uno strumento per il posizionamento rapido e la misurazione quantitativa delle perdite di contenitori sigillati.

Parametri del rilevatore di perdite di elio SFJ-231

Applicazione del rilevatore di perdite dello spettrometro di massa dell'elio SFJ-231 nelle apparecchiature GIS ad alta tensione / prova di rigidità del gas SF6 nell'industria dell'energia

1. Anteprima e principio
Gli apparecchi di commutazione a gas isolato ad alta tensione (GIS) utilizzano il gas SF6 come mezzo isolante e di estinzione dell'arco.e sicurezza operativaLe perdite di SF6 possono portare a una riduzione della resistenza dell'isolamento, a un fallimento dell'astensione dell'arco e persino a un guasto dell'attrezzatura.
Il rilevamento delle perdite mediante spettrometria di massa dell'elio è un metodo fondamentale per i test di sigillamento GIS a causa della piccola dimensione molecolare dell'elio (He), dell'elevata permeabilità, della non reattività con SF6,e l'ultra elevata sensibilità del rilevatore di perdite SFJ-231 (tasso minimo di perdita rilevabileUtilizzando l'elio come gas tracciante, il rilevatore cattura i segnali di elio per localizzare le perdite e quantificare i tassi di perdita.
2. Metodi di rilevamento delle perdite (basati sulle specifiche SFJ-231)
Il rilevatore di perdite di elio SFJ-231 supporta la modalità vuoto (sensitività superiore) e la modalità sniffer (conveniente per i sistemi pressurizzati, pressione massima ammissibile: 1500 Pa).
Detezione delle perdite in modalità vuoto (sensitività superiore, richiede un GIS evacuato)
Applicazione:SIG di nuova installazione, ristrutturato o smontato (dove è rimosso l'SF6 interno e può essere applicato il vuoto).
Principio:

• Evacuazione della camera GIS a ≤ 1 Pa.
• Collegare l'SFJ-231 tramite la porta vuoto DN25KF.
• Spruzzare elio esternamente sui punti di sospetta perdita (ad esempio saldature, flange).
• Se c'è una perdita, l'elio entra nella camera e attiva il rilevatore.
• Vantaggio: utilizza la sensibilità ultra elevata di SFJ-231 (5,0×10−13 Pa·m3/s) per il rilevamento di micro perdite.

Procedura in modalità vuoto
Connessione di percorso del gas:Camera GIS di collegamento → SFJ-231 (DN25KF) → pompa a vuoto (tubi resistenti alla pressione).
Evacuazione:Pompare fino a ≤ 1 Pa (pressione inferiore = migliore sensibilità).
Impostazioni di rilevamento:Impostazione in modalità vuoto, regolazione del tempo di risposta (< 1s), soglia di allarme (per DL/T 596-2021).
Prova con spruzzo di elio:Spruzzare elio (5-10 mm dal punto di rilevamento, rimanere per 3-5s,e osservare il segnale utilizzando il tempo di risposta di SFJ-231<1s) in un punto sospetto (in ordine di marcatura) all'esterno dell'apparecchiatura GISSe il rilevatore di perdite mostra un improvviso aumento del tasso di perdite (cambiamento sincronizzato di numeri e curve), significa che il punto è un punto di perdite e registra il valore del tasso di perdite.Poi ri-ispezione e conferma.
