Introduzione del rilevatore di perdite di elio:
I rilevatori di perdite di elio vengono utilizzati per rilevare e localizzare le perdite in vari sistemi, inclusi sistemi a vuoto, sistemi di refrigerazione e condutture. Funzionano secondo il principio della spettrometria di massa, che prevede l'ionizzazione degli atomi di elio e la misurazione del loro rapporto massa/carica per rilevare la presenza di perdite.
Parametri tecnici del rilevatore di perdite di elio:

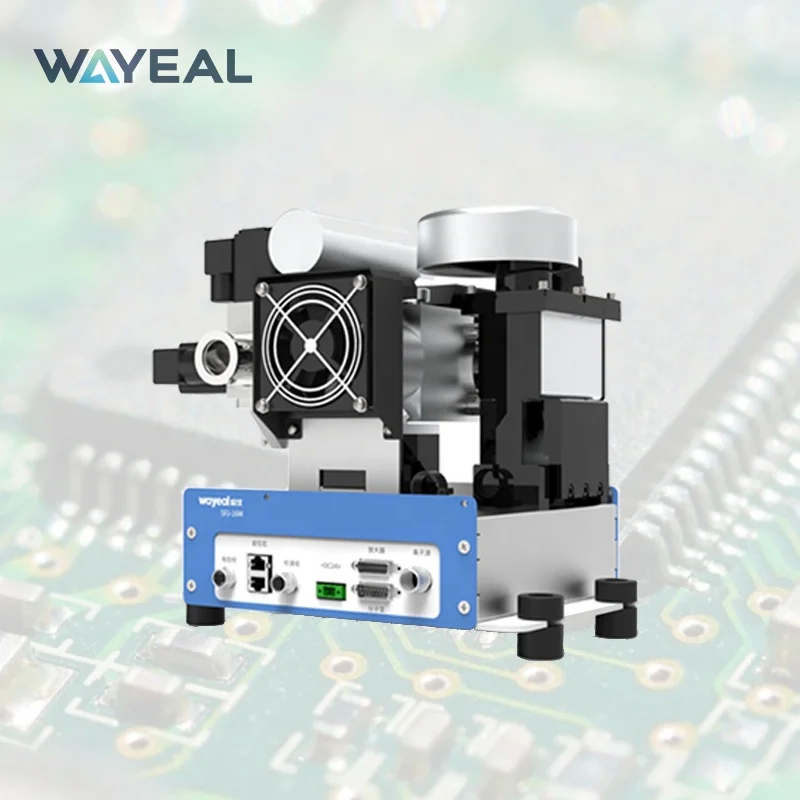

| Rilevatore di perdite di elio SFJ-16M |
|
Indicatori di prestazione
|
Tasso di perdita minimo rilevabile
(Pa·m3/s)/ modalità vuoto |
Modalità vuoto (ULTRA):5.0×10-13 (velocità di pompaggio dell'elio >5 l/s)
Modalità vuoto (FINE):1.0×10-12 (velocità di pompaggio dell'elio 2,5 L /s) |
Tasso di perdita minimo rilevabile
(Pa·m3/s)/ modalità sniffer |
5.0×10-8 |
| Tempo di risposta (s) |
<1 |
| Tempo di avvio (min) |
≤95s |
Intervallo di rilevamento delle perdite
(Pa·m3/s) |
5.0×10-13~1.0×10-3 |
Intervallo di visualizzazione del tasso di perdita
(Pa·m3/s) |
1.0×10-13~1.0×10-3 |
| Pressione massima consentita per il rilevamento delle perdite (Pa) |
1500 |
| Qualità rilevabile |
2,3,4(H2 , He3, He4) |
|
Configurazione di base
|
Interfaccia uomo-macchina |
Schermo tattile LCD a colori da 5" |
| Sorgente ionica |
2 pezzi, ossido di ittrio rivestito di iridio, commutazione automatica |
| Interfaccia I/O Input/output |
Otto ingressi e otto uscite |
| Interfaccia di comunicazione |
RS232/485,LAN |
| Interfaccia MES |
Standard |
Dimensioni fisiche dello strumento
(L)×(P)×(A),mm |
592 * 498 * 370mm |
| Specifiche della porta di rilevamento delle perdite |
DN16 KF/2 pezzi |
| Alimentazione |
DC24V |
| Temperatura di esercizio |
0-40ºC |
| Potenza |
240W |
| Lingua di visualizzazione |
Cinese e inglese |
| Visualizzazione del tasso di perdita |
Figura, grafico a barre, grafico a curve |
Applicazioni del rilevatore di perdite di elio:
I rilevatori di perdite di elio vengono utilizzati in una varietà di applicazioni, inclusi sistemi a vuoto, sistemi di refrigerazione e condizionamento dell'aria e ricerca e sviluppo. Sono particolarmente utili per rilevare piccole perdite che sarebbero difficili da individuare con altri metodi. L'elio è anche atossico, non infiammabile e non reagisce con altre sostanze, rendendolo un gas tracciante sicuro e pulito per il rilevamento delle perdite.
Metodi di rilevamento delle perdite di elio (rilevatore di perdite di elio)
Metodo del vuoto all'elio

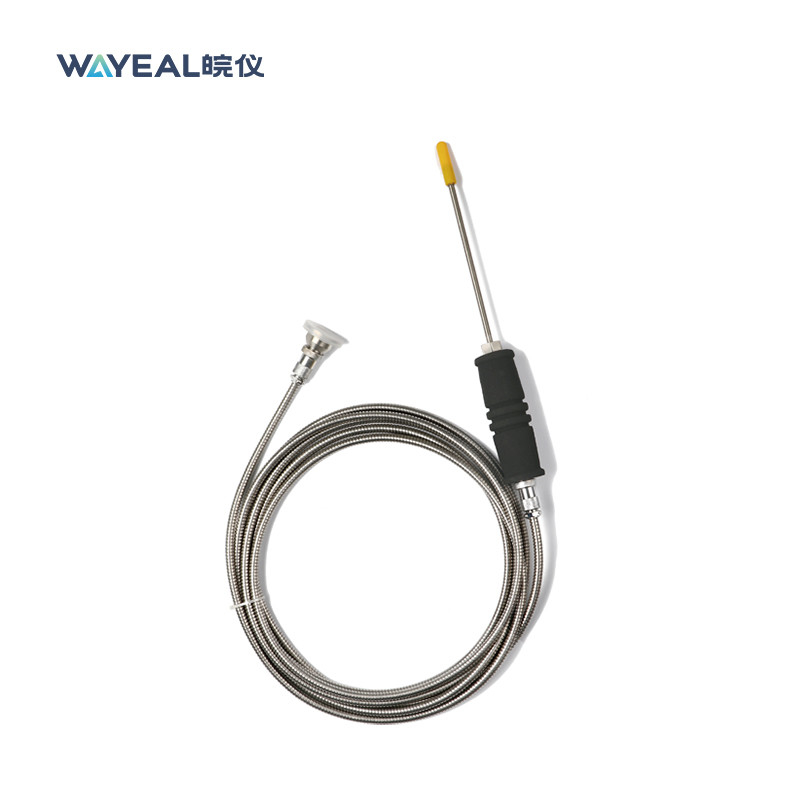

Metodo Sniffer
Metodo della cappa all'elio
